Illustrator にトンボを設置する方法

Illustrator は印刷物の元となるデータ作成に用いられることが多いが、印刷業者に手配する場合は実物のデザインよりも一回り大きく印刷する必要があり、その印となるトンボを Illustrator のアートボードに設置する方法を紹介する。

Illustrator にトンボを設置する方法

1. 印刷物のデザインは実物より大きく作る必要性

冊子やポスターなど印刷物を Illustrator を使ってデザインする場合は、実物よりも大きく作る必要性があり、その理由として「断裁」と「フチ無し印刷」の 2 つが挙げられる。

1 つ目の理由の「断裁」とは、印刷所での印刷はプリンタと違い大きい用紙に何面も刷り、その後に規定の大きさに断裁することから刃物が入る隙間と目安となる印(トンボ)を付ける必要がある。

また、2 つ目の理由の「フチ無し印刷」とは、紙面の端まで色を乗せて印刷範囲と用紙の間に隙間を作るために実物よりも一回り大きく目安となる印(裁ち落とし)を付けることである。

2. トンボとは

トンボとは、印刷物を印刷所で作成する際に実物となる仕上りサイズに断裁するために刃物を通す位置を示すマークである。
四隅は L 字で、各辺の中央には十字のマークで用いられる。
Illustrator ではトリムマークとも呼ばれ、トンボを付けることで断裁時のズレを防止する目的がある。

3. 裁ち落としとは

裁ち落としとは、実物となる仕上りサイズに対して端まで色を配置するために一回り大きめにデザインを配置する領域のことである。
一般的には天地左右に 3mm ずつ取られ、別名で「ドブ」や「塗り足し」とも呼ばれることがある。
裁ち落としがないと端まで色を乗せる想定だったものが何らかの手違いで端まで色が乗り切れずに用紙が露出するのを防止する目的がある。

トンボと裁ち落としを併用した場合、トンボの内側の領域が断裁で利用する仕上がりサイズとなり、トンボの外側の領域が裁ち落としを示す。

4. Illustrator にトンボを設置する方法

Illustrator にトンボを設置する方法として、まず新規ファイル作成時にアートボードに裁ち落としとして天地左右のそれぞれに 3mm を設定する。

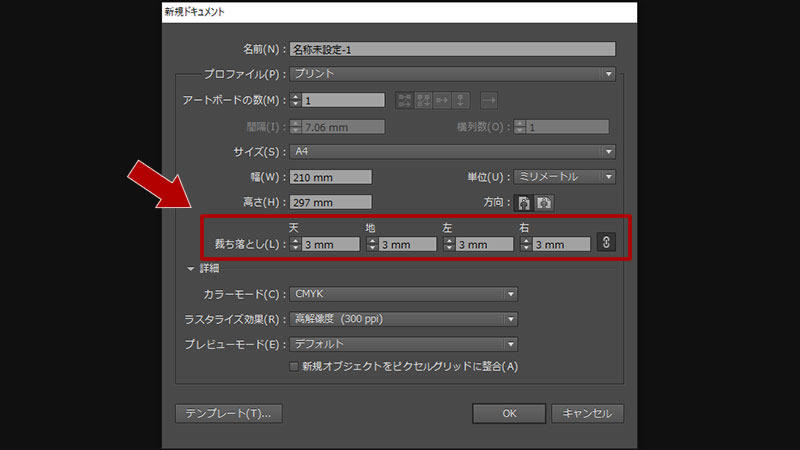

裁ち落としとして天地左右のそれぞれに 3mm を設定

また、印刷業者に出す際はカラーモードは「CMYK」、解像度は「高解像度(300ppi)」を同時に選択しているのが好ましい。

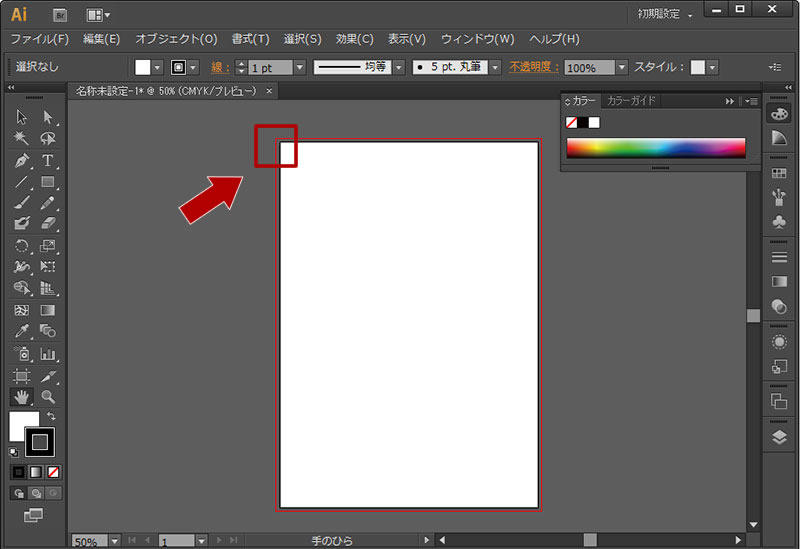

裁ち落としを 3mm にして新規ファイルを作成すると、下図のようにアートボードの外周に赤線の枠が生成されているのが確認できる。

アートボードに裁ち落としが付いた様子

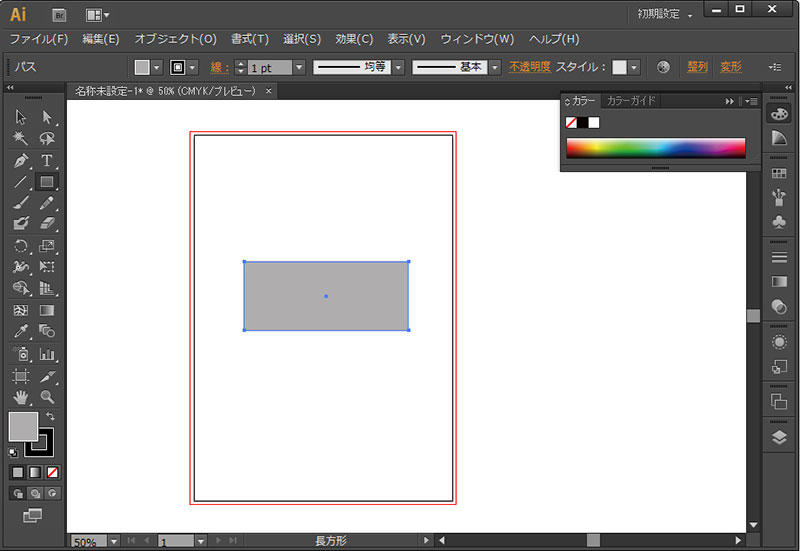

次にトンボを作成するが、Illustrator のトンボはアートボードではなく図形にしか付けることができないため、ツール内の「長方形」を利用してアートボードの黒枠線(実物大または仕上がりサイズ)に合わせて四角形を設置する。
この時、四角形の線と塗りは「なし」にしておく。

トンボを付与する四角形を配置

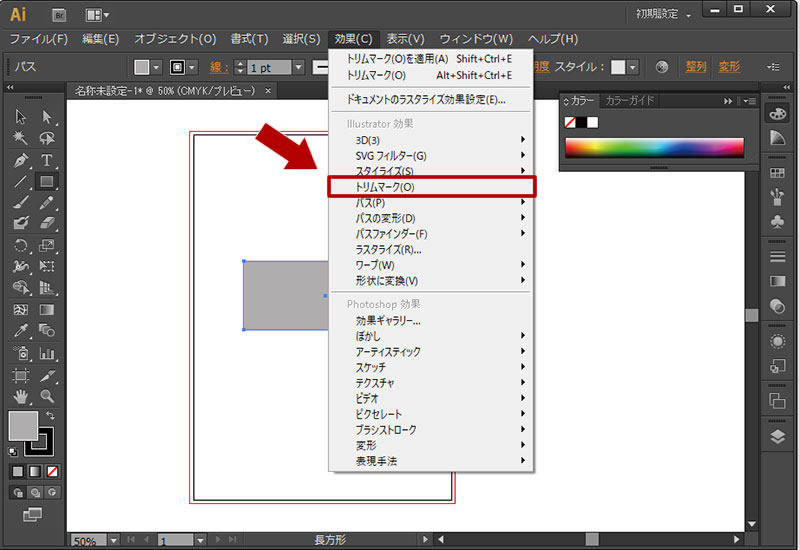

アートボードに配置した四角形を選択した状態で上部メニューの「効果 -> トリムマーク」を選択すると、四角形にトンボが付与される。

「効果 -> トリムマーク」を選択

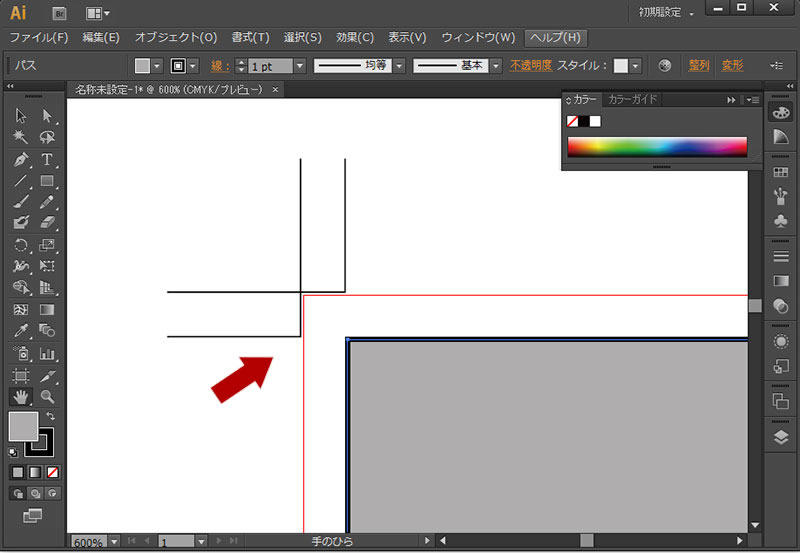

最後にアートボードの裁ち落としの枠(赤線)にトンボの角に重なるように合わせて完了となる。

裁ち落としとトンボの角が重なるように合わる

トンボは図形に付いているため、デザイン中にズレる恐れがあるためトンボが付いた図形だけがあるレイヤーを用意し、そのレイヤーをロックしておくとトンボがズレることなくデザイン編集を行うことができる。
